Neuer Dichtungssatz aus Amerika

21.12.2017

Kurz vor Weihnachten kam endlich der nachbestellte Dichungssatz aus den Vereinigten Staaten von Amerika an und konnte in die HTL mitgebracht werden.

Damit war es möglich, die bereits spröden und verschließenen Dichtungen zu ersetzen und wieder eine vollständige Dichtung zu gewährleisten.

Auch am Motorblock wurden weitere Fortschritte erzielt, die Vermessung von diesem nahm bzw. nimmt aber mehr Zeit in Anspruch als angenommen.

Ebenso konnte der Pleuel fertiggestellt werden. Abgesehen von Kleinigkeiten an der Oberseite war auch die Zylinderkopfkonstruktion abgeschlossen.

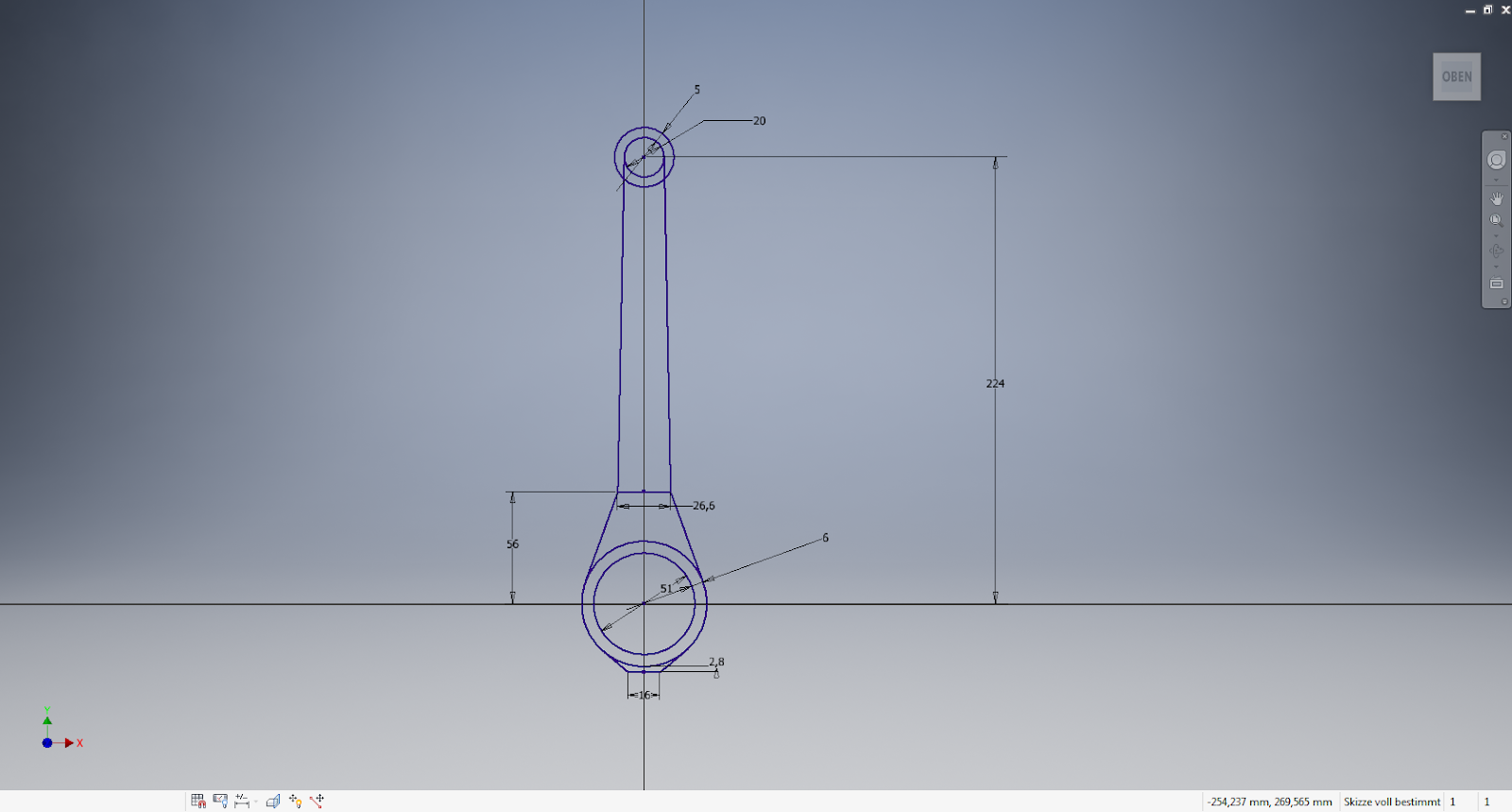

Fertiger Pleuel

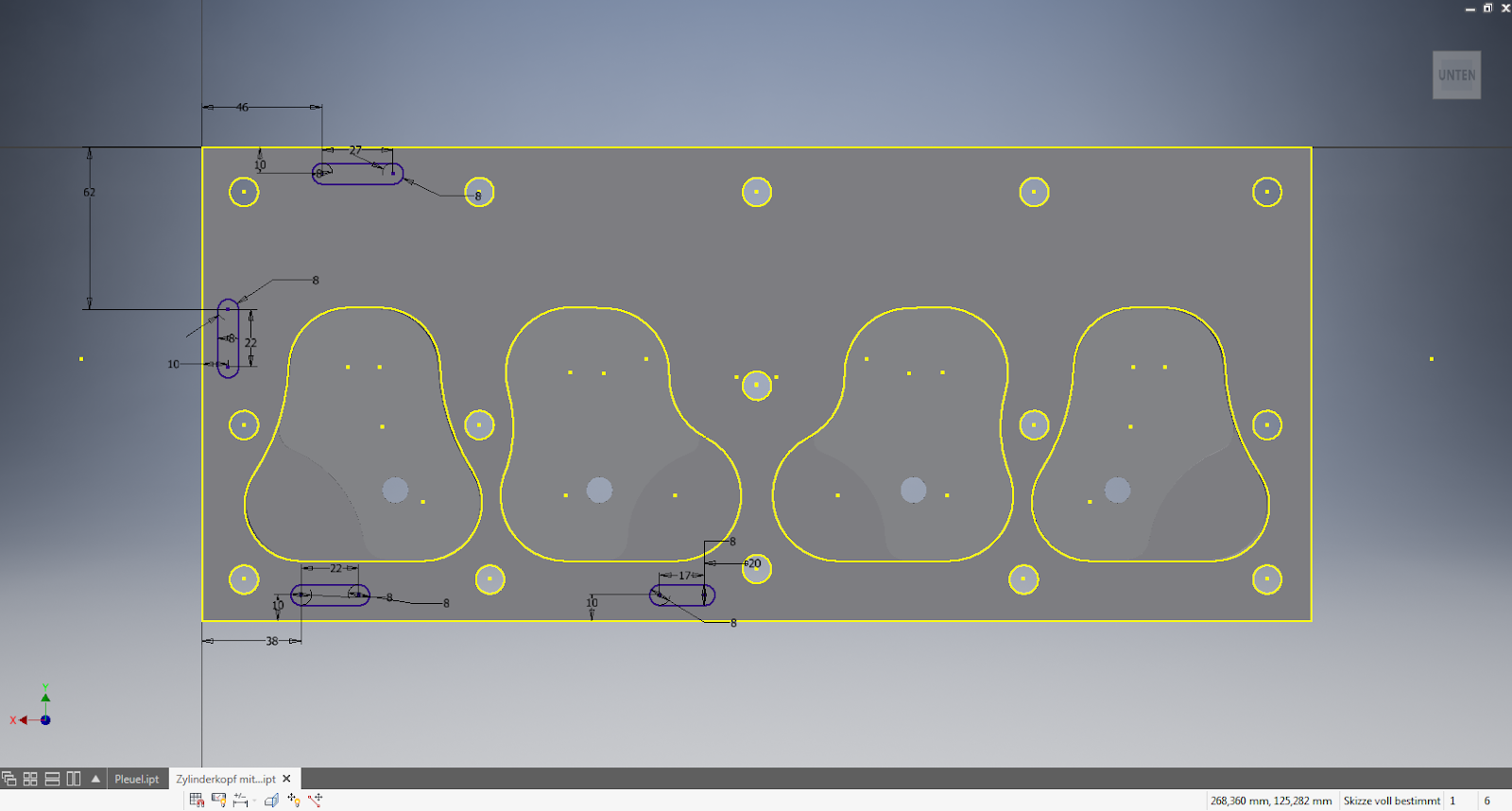

Zylinderkopfunterseite

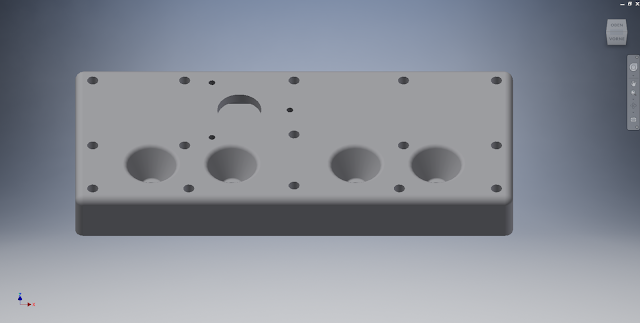

Zylinderkopfoberseite

Die Erstellung der letzten Details stand in den Weihnachtsferien auf den Plan.

Motorblock Konstruktion

07.12.2017 & 14.12.2017

Da der Motorblock mittlerweile wieder in der Schule stand war es möglich, erste Maße zu nehmen und diese in eine Handskizze einzutragen.

Währendessen wurde bereits an den noch offen Aufgaben der Motorkomponentenkonstruktion weitergearbeitet.

Kurbelwelle mit Wuchtgewichte

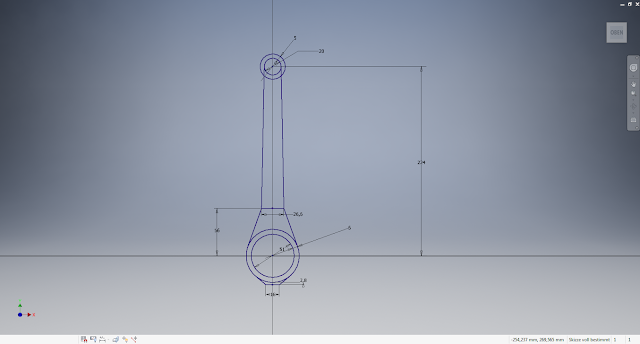

Pleuel

Zylinderkopf (Sicht auf Brennräume)

Zylinderkopf (Sicht von oben)

Nach der erfolgreichen ersten, überschlagsmäßigen Vermessung

des Motors konnte mit der 3D-Konstruktion diverser dazugehöriger Bauteile gestartet werden.

Ventillagerung Negativform

Beginn Motorblockkonstruktion

Konstruktion Getriebeflansch
